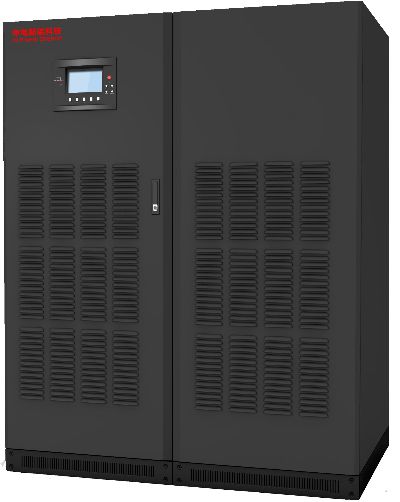

- 三进三出工频在线式UPS电源
-
-
工频机33-160KS
产品型号：M3-160KS
中电新能M3 160-500KS系列是超大功率工频双变换在线式UPS电源是针对中国电网环境和高端用电场所要求研发的新一代三进三出新产品。系统采用在线式双变换拓扑架构设计，先进DSP控制技术，配合最新大功率IGBT及SCR，在稳定、可靠、高效的全数字技术基础上，设计出的集数字化、信息化、网络化为一体的大容量大功率纯正弦波智能化UPS。
查看大图- 产品介绍
- 技术参数
- 相关产品
-
产品描述
中电新能M3 160-500KS系列是超大功率工频双变换在线式UPS电源是针对中国电网环境和高端用电场所要求研发的新一代三进三出新产品。系统采用在线式双变换拓扑架构设计，先进DSP控制技术，配合最新大功率IGBT及SCR，在稳定、可靠、高效的全数字技术基础上，设计出的集数字化、信息化、网络化为一体的大容量大功率纯正弦波智能化UPS。
设计先进
在线式双变换设计，完全隔离市电或发电机各类电网污染对负载产生影响零相移输出隔离变压器，减少零地电压和负载谐波电流对逆变器影响，带三相00%不平衡负载能力强，带冲击性负载能力强。
N+X并联冗余设计
可6台直接并机，根据业务发展进行在线升级和扩容，最大限度保护投资
先进电池管理
采用先进的电池管理技术，匹配电池特性，具有温度补偿功能，延长电池使用寿命电池放电时间预测，电池定期自检独特配有电池开关状态采集、检测及控制功能。
供电模式灵活
除常规的几种模式外，提供联合供电模式、ECO模式、自动开机模式以及频率变换模式。
保护措施全面
开机自诊断功能短路，逆变器过温，电池欠压，电池过充，浪涌等保护。
7寸大屏LCD显示
ARM独立控制大屏中/英文LCD菜单和数据显示，实时记录UPS工作状态，参数信息等，方便用户管理。
环境适应性强
输入电压范围宽，避免频繁切换至电池供电方式输入频率范围宽，可稳定接入各种燃油发电机，适应恶劣电网环境。
功率器件准模块化设计
逆变采用基于IGBT的先进SPWM技术。整机功率器件，包括整流和静态开关以及逆变模块等分别设计在独立的散热器上，结合前维护的结构设计，有利于安装和现场维护。
丰富可选配件
谐波滤波器/旁路均流电感/C级防雷箱/SNMP/JBUS/MODBUS/干接点卡电池接地故障组件/电池温度传感器UPS机房信号适配器。
-
型号
M3-160KS
额定容量
144KW
输入规格
主路输入
额定输入电压（Vac）
380/400/415
输入电压范围（Vac）
±25%
相数
三相五线（3L+N+PE）
输入频率范围（Hz）
45-65
输入功率因数（PF）
>0.95(加滤波器)
旁路输入
额定输入电压（Vac）
380/400/415
输入电压范围（Vac）
±10%，±15%，±20%，±30% （可设）
相数
三相五线（3L+N+PE）
旁路同步跟踪范围
±2%（±0.5%，±1%，±3%可设）
输出规格
输出电压（Vac）
380/400/415
输出功率因数（PF）
0.9
频率（Hz）
自动跟踪旁路频率
输出波形
正弦波THDV小于1%（纯线性负载）
切换时间（ms）
0
整机效率
≥93%
过载能力
105%-110%：60min转旁路；110%-125%：10min转旁路；125%-150%：1min转旁路；>150%：10S转旁路；
电池
额定电池电压（Vdc）
标准384，（可定制396/408）
环境
工作温度（℃）
-10～40
存储温度（℃）
-２５～５５（不含电池）
相对湿度
０～95%，不结露
工作海拔高度
<1500m,超过时按照GB/T3859.2规定降额使用
噪音（dB）
<65
其他特征
警告功能
输出过载、市电异常、UPS故障、电池欠压等
保护功能
输出短路、过载、过温、电池欠压、输出过欠压，风扇故障告警
通信功能
标配：RS232/RS485 可选：SNMP/JBUS/MODBUS/干接点
机械特性
尺寸（W×D×H）mm
1000*900*1900(6P)
1440*900*1900 (12P)
净重（kg）
1200(6P)
1750 (12P)
执行标准
YD/T1095-2008
* 标配为6脉冲(6P)，可选5次谐波滤波器
* 可定制12脉冲(12P)，可选11次谐波滤波器
